谈谈iOS中粘性动画以及果冻效果的实现

作者:本站整理时间:2015-07-27

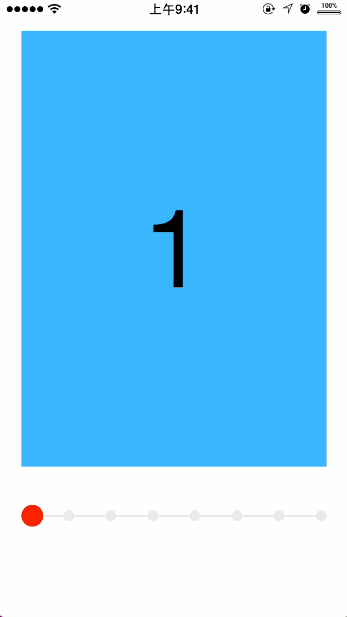

　　在最近做个一个自定义PageControl——KYAnimatedPageControl中，我实现了CALayer的形变动画以及CALayer的弹性动画，效果先过目：

　　先做个提纲：

　　第一个分享的主题是“如何让CALayer发生形变”，这个技术在我之前一个项目 ———— KYCuteView 中有涉及，也写了篇简短的实现原理博文。今天再举一个例子。

　　之前我也做过类似果冻效果的弹性动画，比如这个项目—— KYGooeyMenu。用到的核心技术是CAKeyframeAnimation，然后设置几个不同状态的关键帧，就能初步达到这种弹性效果。但是，毕竟只有几个关键帧，而且是需要手动计算，不精确不说，动画也不够细腻，毕竟你不可能手动创建60个关键帧。所以，今天的第二个主题是 —— “如何用阻尼振动函数创建出60个关键帧”，从而实现CALayer产生类似[UIView animateWithDuration:delay:usingSpringWithDamping:initialSpringVelocity:options:animations:completion] 的弹性动画。

　　正文。

　　如何让CALayer发生形变?

　　关键技术很简单：你需要用多条贝塞尔曲线 “拼” 出这个Layer。之所以这样做的原因不言而喻，因为这样方便我们发生形变。

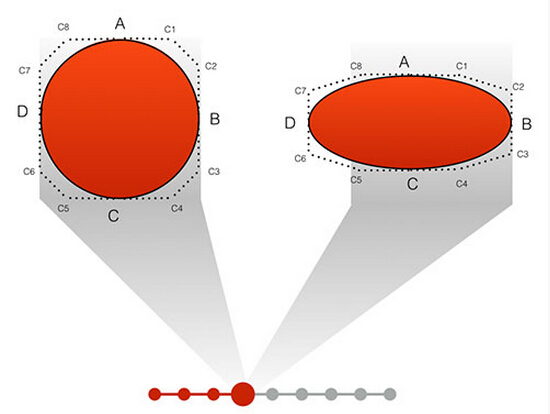

　　比如 KYAnimatedPageControl 中的这个小球，其实它是这么被画出来的：

　　小球是由弧AB、弧BC、弧CD、弧DA 四段组成，其中每段弧都绑定两个控制点：弧AB 绑定的是 C1 、 C2；弧BC 绑定的是 C3 、 C4 .....

　　如何表达各个点？

　　首先，A、B、C、D是四个动点，控制他们动的变量是ScrollView的contentOffset.x。我们可以在-(void)scrollViewDidScroll:(UIScrollView *)scrollView中实时获取这个变量，并把它转换成一个控制在 0~1 的系数，取名为factor。

　　_factor = MIN(1, MAX(0, (ABS(scrollView.contentOffset.x - self.lastContentOffset) / scrollView.frame.size.width)));

　　假设A、B、C、D的最大变化距离为小球直径的2/5。那么结合这个0~1的系数，我们可以得出A、B、C、D的真实变化距离 extra 为：extra = (self.width * 2 / 5) * factor。当factor == 1时，达到最大形变状态，此时四个点的变化距离均为(self.width * 2 / 5)。

　　注意：根据滑动方向，我们还要根据是B点移动还是D点移动。

　　CGPoint pointA = CGPointMake(rectCenter.x ,self.currentRect.origin.y + extra);

　　CGPoint pointB = CGPointMake(self.scrollDirection == ScrollDirectionLeft ? rectCenter.x + self.currentRect.size.width/2 : rectCenter.x + self.currentRect.size.width/2 + extra*2 ,rectCenter.y);

　　CGPoint pointC = CGPointMake(rectCenter.x ,rectCenter.y + self.currentRect.size.height/2 - extra);

　　CGPoint pointD = CGPointMake(self.scrollDirection == ScrollDirectionLeft ? self.currentRect.origin.x - extra*2 : self.currentRect.origin.x, rectCenter.y);

　　然后是控制点：

　　关键是要知道上图中A-C1 、B-C2、B-C3、C-C4....这些水平和垂直虚线的长度，命名为offSet。经过多次尝试，我得出的结论是：

　　当offSet设置为直径除以3.6 的时候，弧线能完美地贴合成圆弧。我隐约感觉这个 3.6 是必然，貌似和360度有某种关系，或许通过演算能得出 3.6 这个值的必然性，但我没有尝试。

　　因此，各个控制点的坐标:

　　CGPoint c1 = CGPointMake(pointA.x + offset, pointA.y);

　　CGPoint c2 = CGPointMake(pointB.x, pointB.y - offset);

　　CGPoint c3 = CGPointMake(pointB.x, pointB.y + offset);

　　CGPoint c4 = CGPointMake(pointC.x + offset, pointC.y);

　　CGPoint c5 = CGPointMake(pointC.x - offset, pointC.y);

　　CGPoint c6 = CGPointMake(pointD.x, pointD.y + offset);

　　CGPoint c7 = CGPointMake(pointD.x, pointD.y - offset);

　　CGPoint c8 = CGPointMake(pointA.x - offset, pointA.y);

　　有了终点和控制点，就可以用UIBezierPath 中提供的方法 - (void)addCurveToPoint:(CGPoint)endPoint controlPoint1:(CGPoint)controlPoint1 controlPoint2:(CGPoint)controlPoint2; 画线段了。

　　重载CALayer的- (void)drawInContext:(CGContextRef)ctx;方法,在里面画图案：

　　- (void)drawInContext:(CGContextRef)ctx{
　　....//在这里计算每个点的坐标

　　UIBezierPath* ovalPath = [UIBezierPath bezierPath];

　　[ovalPath moveToPoint: pointA];

　　[ovalPath addCurveToPoint:pointB controlPoint1:c1 controlPoint2:c2];

　　[ovalPath addCurveToPoint:pointC controlPoint1:c3 controlPoint2:c4];

　　[ovalPath addCurveToPoint:pointD controlPoint1:c5 controlPoint2:c6];

　　[ovalPath addCurveToPoint:pointA controlPoint1:c7 controlPoint2:c8];

　　[ovalPath closePath];

　　CGContextAddPath(ctx, ovalPath.CGPath);

　　CGContextSetFillColorWithColor(ctx, self.indicatorColor.CGColor);

　　CGContextFillPath(ctx);

　　}

　　现在，当你滑动ScrollView的时候，小球就会形变了。

　　如何用阻尼振动函数创建出60个关键帧?

　　上面的例子中，有个很重要的因素，就是ScrollView中的contentOffset.x这个变量，没有这个输入，那接下来什么都不会发生。但想要获得这个变量，是需要用户触摸、滑动去交互产生的。在某个动画中用户是没有直接的交互输入的，比如当手指离开之后，要让这个小球以果冻效果弹回初始状态，这个过程手指已经离开屏幕，也就没有了输入，那么用上面的方法肯定行不通，所以，我们可以用CAAnimation.

　　我们知道，iOS7中苹果在 UIView(UIViewAnimationWithBlocks) 加入了一个新的制作弹性动画的工厂方法：

　　+ (void)animateWithDuration:(NSTimeInterval)duration delay:(NSTimeInterval)delay usingSpringWithDamping:(CGFloat)dampingRatio initialSpringVelocity:(CGFloat)velocity options:(UIViewAnimationOptions)options animations:(void (^)(void))animations completion:(void (^)(BOOL finished))completion NS_AVAILABLE_IOS(7_0);

　　但是没有直接的关于弹性的 CAAnimation 子类，类似CABasicAnimation或CAKeyframeAnimation 来直接给CALayer添加动画。好消息是iOS9中添加了公开的 CASpringAnimation。但是出于兼容低版本以及对知识探求的角度，我们可以了解一下如何手动给CALayer创建一个弹性动画。

　　在开始之前需要复习一下高中物理知识 ———— 阻尼振动。

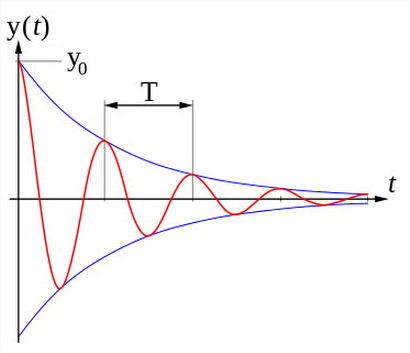

　　根据维基百科，我们可以得到如下振动函数通式：

　　当然这只是一个通式，我们需要让图像过(0,0)，并且最后衰减到1 。我们可以让原图像先绕X轴翻转180度，也就是加一个负号。然后沿y轴向上平移一个单位。所以稍加变形可以得到如下函数：

　　想看函数的图像？没问题，推荐一个在线查看函数图象的网站 —— Desmos ，把这段公式 1-\left(e^{-5x}\cdot \cos (30x)\right) 复制粘帖进去就可以看到图像。

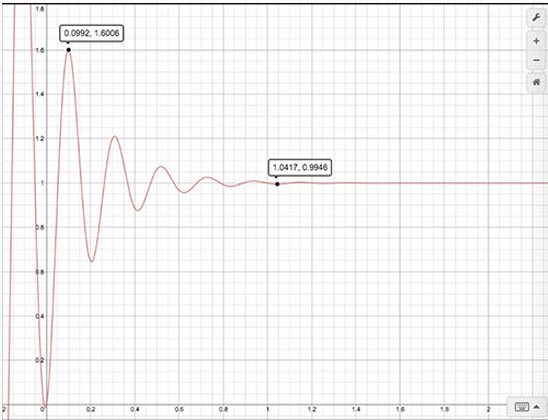

　　改进后的函数图像是这样的：

　　完美满足了我们图形过（0,0）,震荡衰减到1 的要求。其中式子中的 5 相当于阻尼系数，数值越小幅度越大；式子中的 30 相当于震荡频率，数值越大震荡次数越多。

　　接下来就需要转换成代码。

　　总体思路是创建60帧关键帧（因为屏幕的最高刷新频率就是60FPS），然后把这60帧数据赋值给 CAKeyframeAnimation 的 values 属性。

　　用以下代码生成60帧后保存到一个数组并返回它，其中//1就是利用刚才的公式创建60个数值：

　　+(NSMutableArray *) animationValues:(id)fromValue toValue:(id)toValue usingSpringWithDamping:(CGFloat)damping initialSpringVelocity:(CGFloat)velocity duration:(CGFloat)duration{

　　//60个关键帧

　　NSInteger numOfPoints = duration * 60;

　　NSMutableArray *values = [NSMutableArray arrayWithCapacity:numOfPoints];

　　for (NSInteger i = 0; i < numOfPoints; i++) {

　　[values addObject:@(0.0)];

　　}

　　//差值

　　CGFloat d_value = [toValue floatValue] - [fromValue floatValue];

　　for (NSInteger point = 0; point CGFloat x = (CGFloat)point / (CGFloat)numOfPoints;

　　CGFloat value = [toValue floatValue] - d_value * (pow(M_E, -damping * x) * cos(velocity * x)); //1 y = 1-e^{-5x} * cos(30x)

　　values[point] = @(value);

　　}

　　return values;

　　}

　　接下来创建一个对外的类方法，并返回一个 CAKeyframeAnimation ：

　　+(CAKeyframeAnimation *)createSpring:(NSString *)keypath duration:(CFTimeInterval)duration usingSpringWithDamping:(CGFloat)damping initialSpringVelocity:(CGFloat)velocity fromValue:(id)fromValue toValue:(id)toValue{

　　CAKeyframeAnimation *anim = [CAKeyframeAnimation animationWithKeyPath:keypath];

　　NSMutableArray *values = [KYSpringLayerAnimation animationValues:fromValue toValue:toValue usingSpringWithDamping:damping * dampingFactor initialSpringVelocity:velocity * velocityFactor duration:duration];

　　anim.values = values;

　　anim.duration = duration;

　　return anim;

　　}

　　另一个关键

　　以上，我们创建了 CAKeyframeAnimation 。但是这些values到底是对谁起作用的呢？如果你熟悉CoreAnimation的话，没错，是对传入的keypath起作用。而这些keypath其实就是CALayer中的属性@property。比如，之所以当传入的keypath为transform.rotation.x时CAKeyframeAnimation会让layer发生旋转，就是因为CAKeyframeAnimation发现CALayer中有这么个属性叫transform，于是动画就发生了。现在我们需要改变的是主题一中的那个factor变量，所以，很自然地想到，我们可以给CALayer补充一个属性名为factor就行了，这样CAKeyframeAnimation加到layer上时发现layer有这个factor属性，就会把60帧不同的values赋值给factor。当然我们要把fromValue和toValue控制在0～1：

　　CAKeyframeAnimation *anim = [KYSpringLayerAnimation createSpring:@"factor" duration:0.8 usingSpringWithDamping:0.5 initialSpringVelocity:3 fromValue:@(1) toValue:@(0)];

　　self.factor = 0;

　　[self addAnimation:anim forKey:@"restoreAnimation"];

　　最后一步，虽然CAKeyframeAnimation实时地去改变了我们想要的factor，但我们还得通知屏幕刷新，这样才能看到动画。

　　+(BOOL)needsDisplayForKey:(NSString *)key{

　　if ([key isEqual:@"factor"]) {

　　return YES;

　　}

　　return [super needsDisplayForKey:key];

　　}

　　上面的代码通知屏幕当factor发生变化时，实时刷新屏幕。

　　最后的最后，你需要重载CALayer中的-(id)initWithLayer:(GooeyCircle *)layer方法，为了保证动画能连贯起来，你需要拷贝前一个状态的layer及其所有属性。

　　-(id)initWithLayer:(GooeyCircle *)layer{

　　self = [super initWithLayer:layer];

　　if (self) {

　　self.indicatorSize = layer.indicatorSize;

　　self.indicatorColor = layer.indicatorColor;

　　self.currentRect = layer.currentRect;

　　self.lastContentOffset = layer.lastContentOffset;

　　self.scrollDirection = layer.scrollDirection;

　　self.factor = layer.factor;

　　}

　　return self;

　　}

　　总结：

　　做自定义的动画最关键的就是要有变量，要有输入。像滑动ScrollView的时候，滑动的距离就是动画的输入，可以作为动画的变量；当没有交互的时候，可以用CAAnimation。其实CAAnimation底层就有个定时器，而定时器的作用就是可以产生变量，时间就是变量，就可以产生变化的输入，就能看到变化的状态，连起来就是动画了。
