OpenGL ES教程：构成复杂物体基本绘图要素

作者:本站整理时间:2015-10-12

　　图元是构成复杂物体的基本绘图要素。在OpenGL ES中，你可以使用的图元有点，线，三角形。它们都有非常强的自我解释性，我觉得你需要有些例子让你看到它们。

　　首先，让我们来看看一些代码，然后我们可以谈论这是怎么回事，这样您就可以使用它来创建一些自己的代码。

　　三角形是最“复杂”的图元，但是很容易使用，并且非常实用,这将是你可以绘制的第一个OpenGL的图元。当我们绘制一个三角形的时候，我们需要告诉OpenGL在3d空间中的三角形的3系坐标，并且，OpenGL将非常顺利的渲染这个三角形。

　　在开始之前，复制00教程中的项目代码或者从这里下载下项目代码： AppleCoder-OpenGLES-00.tar.gz .在XCode中打开，开启EAGLView.m文件，找到drawView函数。这里就是施展魔法的地方。

　　首先，我们需要定义一个三角形。要做到这点，我们需要知道在我们要处理的坐标的两种类型：模型和世界。模型坐标是指我们正在绘制的实际图元，世界坐标告诉OpenGL观察者在哪里。（在世界坐标中，观察者一般在（0.0,0.0,0.0）的地方）

　　第一个例子将说明这点。首先，我们定义这个三角形在模型空间使用3 x 3d 坐标（x,y,z）：

　　const GLfloat triangleVertices[] = {

　　0.0, 1.0, -6.0,// Triangle top centre

　　-1.0, -1.0, -6.0,// bottom left

　　1.0, -1.0, -6.0,// bottom right

　　};

　　如上所示，这里使用了3个坐标来表示一个三角形，需要注意的是，我们定义三角形顶点是逆时针来显示的。虽然描述三角形的可以用逆时针也可以用顺时针，但是我们必须和上述一样用逆时针来描述三角形。不过，我建议你用逆时针来描述三角形，因为我们以后可以用逆三角形来达到一些先进的功能。

　　（补充：逆三角形在3d中被认为是正面，而顺三角形则被认为是反面。在纹理渲染中被使用到）

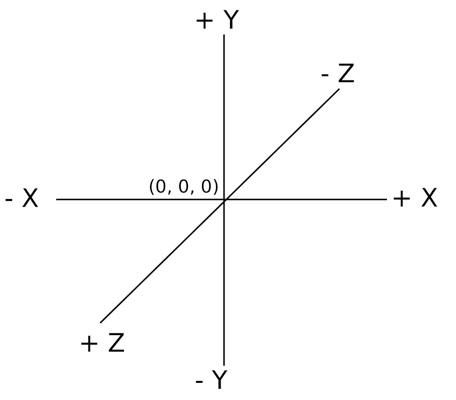

　　虽然本教程应该是纯粹的iPhone OpenGL ES的，对于初学者来说，我会简要的描述三维坐标系统。看看这张图片：

　　对于我的绘画技巧，我深表遗憾。不过这个图代表了模型空间和世界空间。试想一下，这是您的计算机屏幕， X和Y的横向和纵向的，你应该预料到， Z表示深入。这个中心位置就是(0.0,0.0,0.0).

　　所以，看我们的三角形中所描述的顶点上述情况，第一点（ 0.0 ， 1.0 ， -6.0 ）中心将在的Y轴，上涨1点，在屏幕的深度为6点。第二个坐标是右边的Y轴1.0点，低于X轴（因此-1.0的Y值），仍然回到屏幕-6.0点。这同样适用于第三个坐标。

　　为此，我们确定目标在我们眼睛之前(z值是负的),所以这个目标是可见的（记得吗，观察者或者说照相机是在（0.0，0.0，0.0）的位置上）所以说OpenGL的深度测试是失败的并且它没有被渲染。

　　我可以听到你尖叫“嘿，我还以为你说，这是模型坐标不是世界坐标！ ” 。是的，这是对的，但是，当我们去渲染这个三角形之前， OpenGL的将只是把对象放在（ 0.0 ， 0.0 ， 0.0 ）的位置上。因此，我们将它放到屏幕内才可见。当我们进入转换（移动，旋转等），您会看到，您将不必设置对象Z值为负，也可以使之可见。在此之前，让目标的Z坐标在-6.0的位置上。

　　绘制函数：

　　所以我们这样做是为了说明目前的三角形。我们现在需要告诉OpenGL，数据保存在哪里，以及如何去绘制它。这个过程只需要很少的几行代码。回到drawView函数，并且实行以下的代码：

　　- (void)drawView {

　　const GLfloat triangleVertices[] = {

　　0.0, 1.0, -6.0, // Triangle top centre

　　-1.0, -1.0, -6.0, // bottom left

　　1.0, -1.0, -6.0 // bottom right

　　};

　　[EAGLContext setCurrentContext:context];

　　glBindFramebufferOES(GL_FRAMEBUFFER_OES, viewFramebuffer);

　　glViewport(0, 0, backingWidth, backingHeight);

　　// -- BEGIN NEW CODE

　　glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);

　　glVertexPointer(3, GL_FLOAT, 0, triangleVertices);

　　glEnableClientState(GL_VERTEX_ARRAY);

　　glDrawArrays(GL_TRIANGLES, 0, 3);

　　// -- END NEW CODE

　　glBindRenderbufferOES(GL_RENDERBUFFER_OES, viewRenderbuffer);

　　[context presentRenderbuffer:GL_RENDERBUFFER_OES];

　　[self checkGLError:NO];

　　}

　　如你所见，这4行代码就是我们渲染一个三角形的。让我们从上往下一行行的打断这些代码来分析，你会发现它们是非常的简单。

　　glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);

　　这行代码只是简单的清除了屏幕。这个控制位告诉OpenGL，我们使用上次教程里面setupView函数中设置的颜色（黑色）来清除屏幕，并且清除了深度缓冲。请注意，如果我们没有创建深度缓冲和开启深度缓冲（如我们应该做的）,这个屏幕将不会渲染。如果我们不使用深度缓冲，我们将不需要通过glClear() 里的 GL_DEPTH_BUFFER_BIT.

　　因此，我们无论是清除以前绘制的这个缓冲区（请记住，这是双重缓冲动画;利用一个缓冲区而另一个缓冲区显示）。

　　glVertexPointer(3, GL_FLOAT, 0, triangleVertices);

　　此函数告诉OpenGL的情况下我们的数据是什么格式，它是有4个参数，这个功能是很简单细分：

　　1.Size-这个值表示了每个坐标有几个数字。我们现在是3，是因为是3d坐标(x,y,z).如果我们使用2d绘制，不加入深度(就是z),我们只要在这里写2就可以了。

　　2.Data Type- GL_FLOAT 意味着我们用float点值。您也可以使用整数值，但如果你想你需要习惯于使用浮点值的3D世界的浮点运算。

　　3.Stride - 这个stride告诉OpenGL 在每个坐标之间忽略哪几个点。别对这个表示疑惑，保持它是0就行了。你使用它

　　当您载入顶点数据文件的格式有更多的填充数据或肤色的数据，也就是说，一个3D程序像搅拌机。

　　4.Pointer to the Data – 数据本身，正是因为它，三角形才会出现。

　　因此，我们告诉OpenGL清除缓冲区，告诉它的数据是我们的目标和它的格式，现在我们需要告诉OpenGL的东西很重要：

　　glEnableClientState(GL_VERTEX_ARRAY);

　　OpenGL 是一个状态机。这意味着你打开和关闭功能的要求就是启用和禁用命令。之前，我们使用过glEnable()，这影响到OpenGL的服务。 glEnableClientState ()影响到我们的程序方面（就是客户端面）。所以我们要做的就是告诉OpenGL我们顶点数据是一个顶点数组并且转换到OpenGL的绘制顶点功能。在这个情况下，顶点可以是一个颜色数组，我们将呼叫 glEnableClientState (GL_COLOR_ARRAY)或者一个纹理坐标数组如同纹理映射。(别垂涎三尺，你需要掌握所有的基本知识包括纹理映射)

　　随着我们进一步的研究OpenGL ，我们会使用不同的客户端状态，这将使用变得更为清晰。

　　现在命令OpenGL渲染一个三角形。

　　glDrawArrays(GL_TRIANGLES, 0, 3);

　　一旦这个方法被调用，OpenGL将用我们之前的两个函数的信息开始执行。屏幕中间出现一个白色的实心的三角形（白色是默认的绘制颜色）。现在的三角形是一个实心的，如果你需要一个镂空的三角形，你将要用不同的绘制方法。

　　分析这个方法里的三个参数：

　　1.Drawing Method- 在这种情况下，我们已通过GL_TRIANGLES这似乎相当明显，因为我们画一个三角形。然而，这一方法的第一个参数将变得很明显，当我们使用此功能，来绘制一个平面体。

　　2.First Vertex- 我们阵列只有3点，所以我们想要的OpenGL提请第一坐标的数组，这里指定零就像进入一个标准数组。如果我们有多种原始的顶点数组，我们可以在这里处理。我会在以后的教程教你，当我告诉您该如何建立复杂的物体的时候。现在，这里只要使用0。

　　3.Vertex Count-这将告诉OpenGL在我们的数组中有多少顶点需要被绘制。比如说，我们绘制一个三角形，所以至少要3点，一个平方形需要4点，一个线需要2点（或更多），一个点需要一个（或者多点）

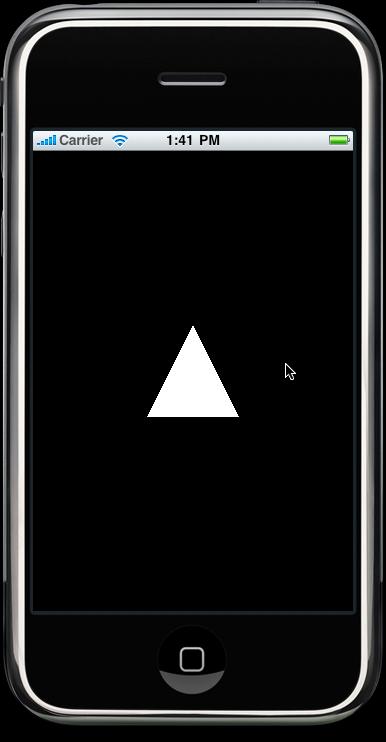

　　当你把这些代码都输入到你的drawView函数里面以后。点击“Build and Go”运行这个程序在模拟器里面。你的模拟器应该看起来象如下的图：
